产品概述
成型网\毛布智能清洗设备主要由高压水清洗单元、高压水泵站单元、PLC 智能控制单元、过滤与自控组合单元组成。
传统固定式高压喷水管一旦局部喷嘴堵塞，就会出现清洗不彻底、横幅水分不均和毛布清洗条纹。本系统采用行走式清洗头配合高性能过滤，从根本上避免了这类问题。
主要优势
- 降低能耗、降低水耗
- 减少或无需化学品清洗
- 减少网部、压榨部断纸
- 更好的纸机运行性能、脱水性能更好、有助于提高车速
- 有效去除区域性的污物和单独印痕
- 彻底解决了喷水管因局部喷嘴堵塞造成的水分不均匀现象和毛布清洗条纹现象
- 网压部的水雾显著减少
- 提高纸的质量

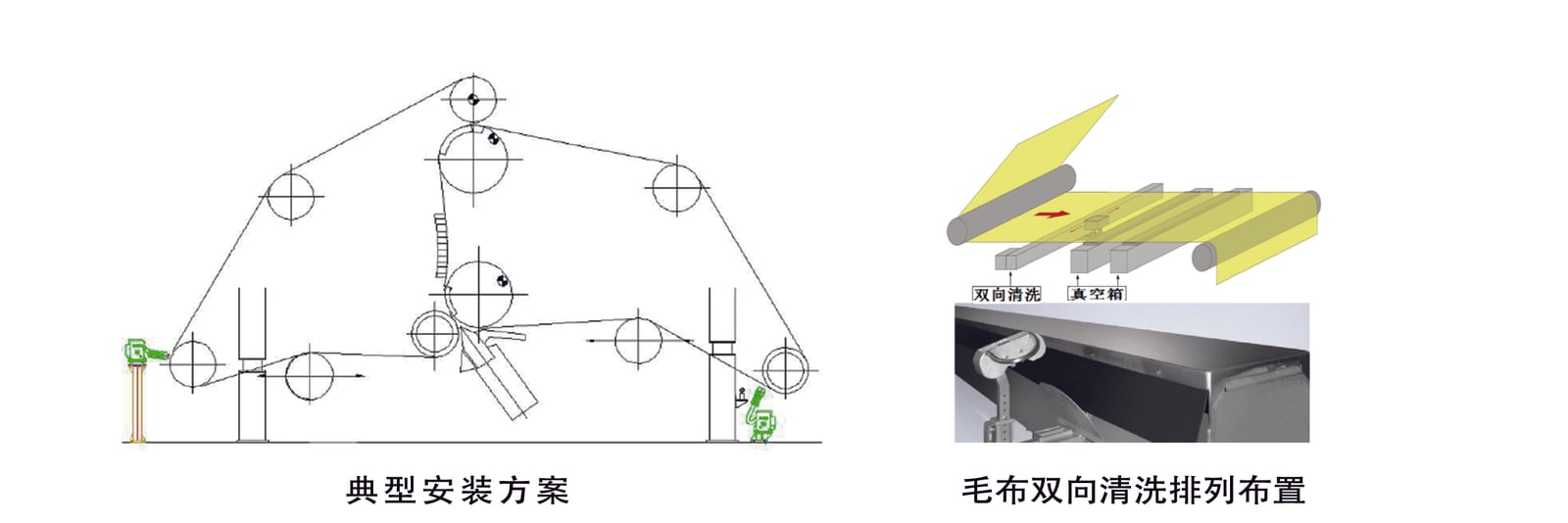

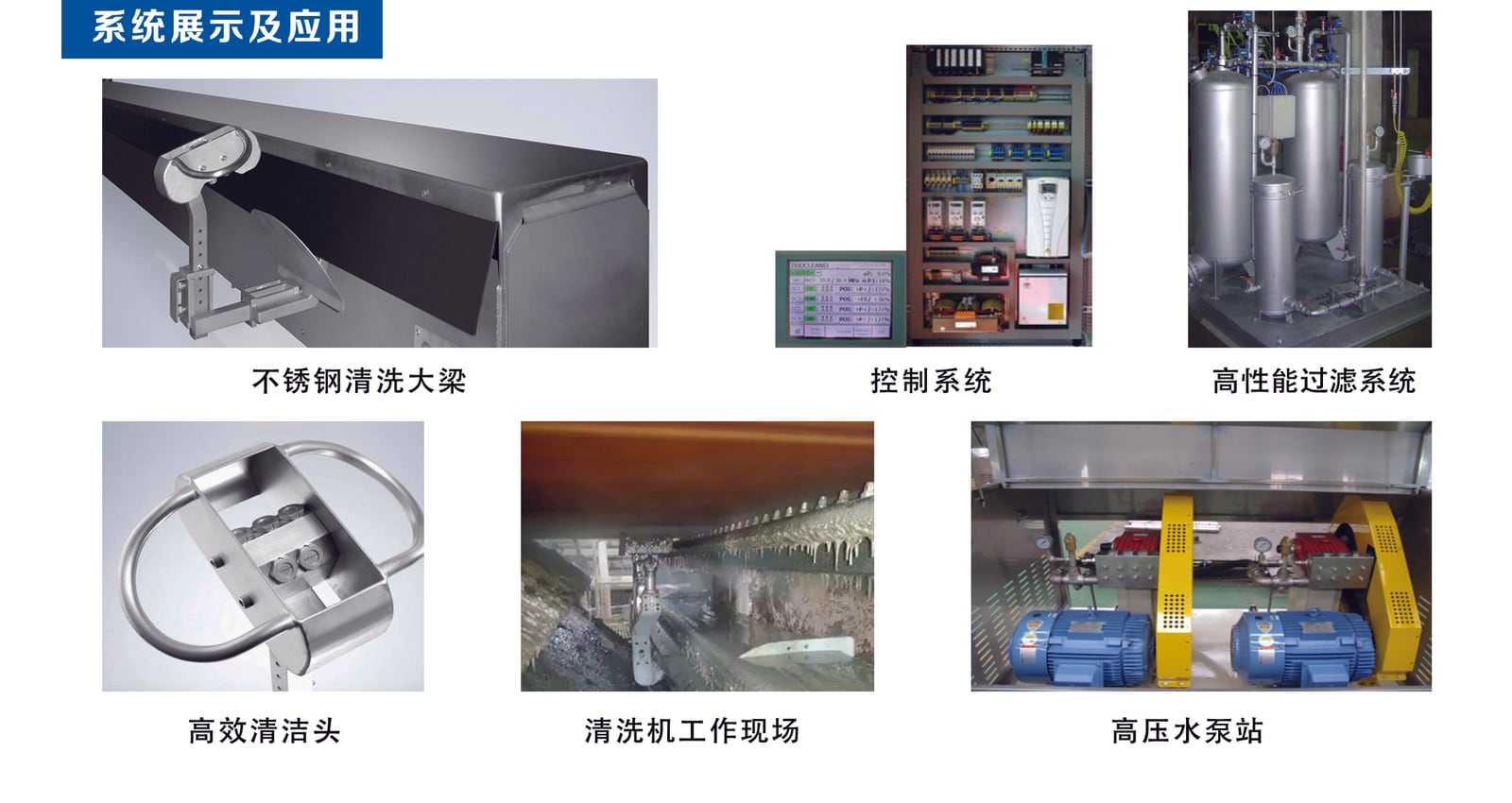

系统组成
-
不锈钢清洗大梁
承载清洗头沿幅宽往复行走，不锈钢结构耐潮湿环境。
-
高效清洁头
高压水射流作用于网面与毛布，去除区域性污物与印痕。
-
控制系统
PLC 智能控制与触摸屏，设定清洗周期与行走参数。
-
高性能过滤系统
多级过滤保证进水洁净，避免喷嘴堵塞。
-
高压水泵站
双泵配置，为清洗头提供稳定高压水。
喷嘴流量对照表
以下数据出自企业画册，介质为清水，单位升/分。选型时先确定所需流量与工作压力，再反查孔径。
| 孔径 mm | 1 bar | 2 bar | 3 bar | 4 bar | 6 bar | 8 bar | 10 bar | 15 bar | 20 bar | 30 bar | 40 bar | 50 bar | 60 bar | 70 bar | 80 bar |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.6 | 0.16 | 0.22 | 0.27 | 0.31 | 0.38 | 0.44 | 0.49 | 0.60 | 0.70 | 0.85 | 0.90 | 1.10 | 1.20 | 1.30 | 1.39 |
| 0.7 | 0.20 | 0.28 | 0.34 | 0.40 | 0.48 | 0.56 | 0.63 | 0.77 | 0.89 | 1.08 | 1.25 | 1.40 | 1.53 | 1.66 | 1.77 |
| 0.8 | 0.30 | 0.40 | 0.50 | 0.60 | 0.70 | 0.80 | 0.90 | 1.10 | 1.30 | 1.60 | 1.80 | 2.00 | 2.20 | 2.40 | 2.50 |
| 0.9 | 0.35 | 0.50 | 0.61 | 0.71 | 0.87 | 1.00 | 1.12 | 1.37 | 1.58 | 1.94 | 2.24 | 2.50 | 2.74 | 2.96 | 3.17 |
| 1.0 | 0.50 | 0.70 | 0.90 | 1.00 | 1.20 | 1.40 | 1.60 | 2.00 | 2.20 | 2.70 | 3.10 | 3.50 | 3.80 | 4.20 | 4.40 |
| 1.2 | 0.60 | 0.90 | 1.30 | 1.50 | 1.60 | 1.80 | 2.00 | 2.50 | 2.90 | 3.50 | 4.00 | 4.50 | 4.90 | 5.30 | 5.70 |
| 1.5 | 1.00 | 1.40 | 1.70 | 2.00 | 2.40 | 2.80 | 3.00 | 3.80 | 4.30 | 5.30 | 6.10 | — | — | — | — |
| 2.0 | 1.80 | 2.50 | 3.10 | 3.60 | 4.40 | 5.00 | 5.60 | 6.90 | 7.90 | 9.70 | 11.20 | — | — | — | — |
| 2.5 | 2.80 | 4.00 | 4.90 | 5.60 | 6.90 | 7.90 | 8.90 | 10.80 | 12.60 | 15.50 | 17.90 | — | — | — | — |
| 3.0 | 4.50 | 6.30 | 7.80 | 9.00 | 11.00 | 12.60 | 14.10 | 17.50 | 20.00 | 24.00 | 28.00 | — | — | — | — |
| 4.0 | 7.20 | 10.10 | 12.40 | 14.30 | 17.50 | 20.20 | 22.70 | 27.60 | 32.00 | 39.00 | — | — | — | — | — |
| 5.0 | 11.20 | 15.80 | 19.40 | 22.40 | 27.40 | 31.50 | 35.40 | 42.70 | 50.00 | 60.00 | — | — | — | — | — |
| 6.0 | 17.80 | 25.00 | 31.00 | 35.80 | 43.80 | 50.40 | 56.60 | 68.30 | 80.00 | 95.00 | — | — | — | — | — |
| 7.0 | 22.30 | 31.20 | 39.20 | 45.00 | 55.00 | 63.40 | 72.00 | 87.00 | 102.00 | 120.00 | — | — | — | — | — |
| 8.0 | 28.00 | 40.00 | 49.00 | 56.00 | 69.00 | 79.00 | 89.00 | 107.50 | 126.00 | 149.00 | — | — | — | — | — |
介质：清水 单位：升/分（l/min） 「—」表示该压力档位未给出数据。
上述流量数据是由喷嘴孔径大小决定，针形喷嘴的孔径为其直径，而扇形喷嘴孔径为其等效直径。
应用场景
- 成型网脱水能力下降、网面出现区域性污物的产线
- 毛布出现清洗条纹、横幅水分不均的压榨部
- 网部与压榨部断纸频繁需要排查网毯清洁度的纸机
- 希望降低清洗水耗、能耗与化学品用量的纸厂
常见问题
毛布清洗系统能省多少水和电？
相比传统固定喷水管，行走式清洗只在清洗头覆盖区域用水，水耗和能耗都能下降，同时减少或不再需要化学清洗剂。具体节省幅度与原有清洗方式、幅宽和清洗周期有关，欢迎提供产线参数做测算。
为什么传统喷水管会出现清洗条纹？
固定喷水管上任何一个喷嘴局部堵塞，对应位置的清洗强度就会下降，长期运行后在毛布上形成条纹，同时造成横幅水分不均匀。本系统用行走式清洗头配合高性能过滤，从根源上避免了这个问题。
清洗系统对纸机车速有什么帮助？
网毯保持清洁后脱水性能更好，纸机运行性能改善，网部和压榨部断纸减少，这些都为提高车速创造了条件。
喷嘴孔径怎么选？
喷嘴流量由孔径和工作压力共同决定。我们提供了孔径 0.6–8.0mm 在 1–80bar 下的完整流量对照表，可根据所需流量反查孔径。针形喷嘴的孔径为其直径，扇形喷嘴孔径为其等效直径。
